水流量传感器组成

发布日期:2018-03-13 作者: 点击:

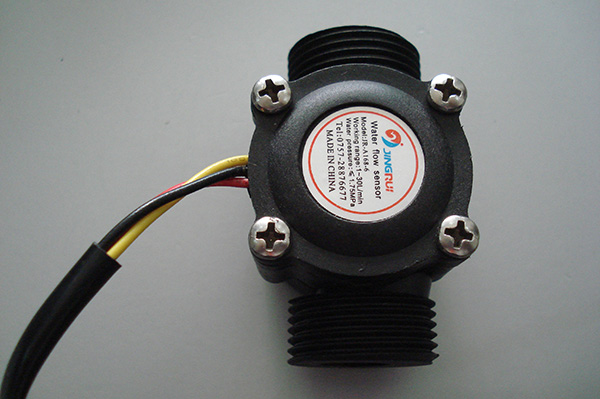

国产流量传感器主要由铜阀体、水流转子组件、稳流组件和霍尔元件组成。它装在热水器的进水端用于测量进水流量。当水流过转子组件时,磁性转子转动,并且转速随着流量成线性变化。霍尔元件输出相应的脉冲信号反馈给控制器,由控制器判断水流量的大小,调节控制比例阀的电流,从而通过比例阀控制燃气气量,避免燃气热水器在使用过程中出现夏暖冬凉的现象。

  水流量传感器工作原理

  水流转子组件主要由涡轮开关壳、磁性转子、制动环组成。使用水流开关方式时,其性能优于机械式压差盘结构,且尺寸明显缩校当水流通过涡轮开关壳,推动磁性转子旋转,不同磁极靠近霍尔元件时霍尔元件导通,离开时霍尔元件断开。由此,可测量出转子转速。根据实测的水流量、转子转速和输出信号(电压)的曲线,便可确定出热水器的启动水压,以及启动水压相对应的启动水流量与转子的启动转速。由控制电路,便可实现当转子转速大于启动转速时热水器启动工作;在转速小于启动转速时,热水器停止工作。这样热水器启动水压一般设定在0.01MPa,启动水流量为3~5L/min(需满足热水器标准对最高温升的限制)。另外,由于水在永磁材料磁场切割下,变成磁化水,水中的含氧量增加,使人洗浴后感觉清爽。制动环的作用是停水时,制止高速旋转的磁性转子转动,终止脉冲信号输出。控制器接收不到脉冲信号,立即控制燃气比例阀关阀,切断气源,防止干烧。
