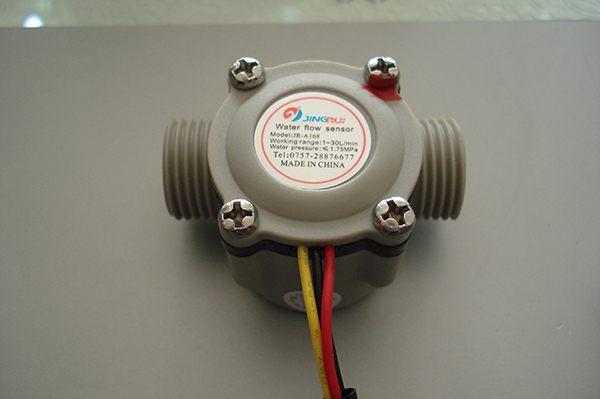

分享水流量传感器的安装说明

国产流量传感器按安装方式有如下三种：

　　外夹式传感器—安装时需将管外壁的拟安装位置打磨光滑后用耦合剂将传感器(探头)贴于管外壁再用专用夹紧装置固定。该方式能方便地在管外进行水流量测量，也适合便携式。缺点是易因耦合剂的处置不当引起信号接收状态恶变而影响测量的稳定性。

　　管段式传感器—安装时需要切开选定的直管段，采用法蓝联接。产品已经过专门出厂标定，好处是传感器可以不停产进行维修，特点是测量准确度高。

　　插入式传感器—安装时用钻孔工具在不停产状态下将传感器(探头)插入管路中。优点是能在水管内壁结垢或水中带气情况下实现稳定可靠的测量。

　　流量计传感器探头的安装

　　流量计传感器探头的安装位置一般选择两个传感器(探头)管轴在输水管道的管轴水平方向上或与管轴水平面成45度夹角。流量计传感器探头的安装方式有Z、V、N、W方式。其中N、W方式适用于管径为50mm以下的输水管道，因使用难度和性价比较高而很少应用。常用方式有两种：

　　1.“Z”方式安装

　　“Z”式安装一般适用于输水管道粗或水介质不很洁净或管道内壁有水垢而使“V”式安装信号失真状况。一般说来，300mm以上管径的输水管道选用“Z”式安装较适宜，“Z”式安装的可测管径范围通常在100mm—600mm。安装传感器(探头)时须注意上下游两传感器(探头)与输水管道轴线在同一平面内，且上游传感器(探头)在低位、上游传感器(探头)在高位。

　　2.“V”方式安装

　　“V”式安装是标准的安装方法，可测管径范围为25mm—400mm。安装传感器(探头)时须注意上下游两传感器(探头)水平对齐，使其中心连线与输水管道轴线水平一致。

　　流量计传感器探头的安装检查：

　　主要检查传感器(即探头)的安装位置是否适宜。与水管外壁的结合是否光滑紧密。水流开关通过主机检查信号强度和信号质量，观察传感器是否能够接收到使主机正常工作的超声波信号。

　　流量计传感器的保养知识：

　　1、使用时，应保持被测介质的清洁，不含纤维和颗粒等杂质。

　　2、流量计传感器在开始使用时，应先将传感器内缓慢的充满介质，然后再开启出口阀门(阀门应安装在流量计后端)，严禁传感器处于无介质状态时受到高速流体的冲击。

　　3、流量计传感器的维护周期一般为半年。检修清洗时，请注意勿损伤测量腔内的零件，特别是叶轮。装配时请看好导向件及叶轮的位置关系。

　　4、配用的过滤器应定期清洗，不用时应清洗内部的介质，同传感器一样，加防尘套，置于干燥处保存。

　　5、流量计传感器不用时，应清洗内部介质，吹干后且在传感器两端加上防护套，防止尘垢进入，然后置于干燥处保存。
