压差式水流量开关在模块机组中应用

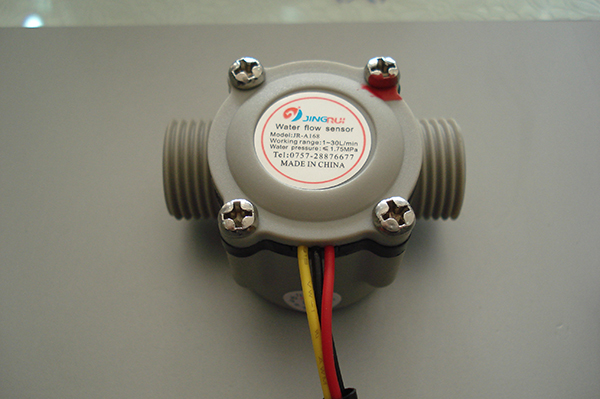

3.1 水流量传感器保护和堵塞指示

　　对于模块机使用的钎焊板式换热器、套管式换热器或壳管式换热器其压差与流量的曲线可能不尽相同，如果每个模块机使用一个固定设定点压差开关，可以在工厂进行测试确保配置的压差开关的保护流量值合适。建议断开流量大于额定流量的50%，复位流量建议小于额定流量的80%。

　　如果模块机组只有主模块接收水流信号，可以采用可调双设定点压差开关。根据模块机组的进出水管的压降与流量曲线调整压差设定值，另外一个设定点可以用作换热器堵塞或结垢指示，具体安装位置参考上图。

　　3.2 流量传感器压差旁通控制

　　在模块机组的水系统中，通常模块机组侧水系统采用定水量系统可以保证模块机组运行的稳定，末端侧水系统采用变水量系统可以减少水泵能耗及实现末端之间的冷量转移，对于末端的控温和减少设备的初投资及降低运行费用非常有利。

　　为了满足模块机组侧的定水量控制和末端侧的变水量控制，通常采用压差旁通控制方法，即末端侧水流量发生变化(即负荷发生变化，因末端的容量与实际负荷一致)引起主管路的压差也随着发生变化。根据水泵的性能曲线，如果保证主水管供回水压差不变，也就保证了水泵的流量，同样进入到机组的水流量也不发生变化。

　　双设定点压差开关可应用于变水量系统控制供回水管之间的压差，即当供回水压差超过压差开关高限设定点时，压差开关的高限输出的NO与C端闭合，使浮点控制的电动旁通阀门执行开启动作，减少供回水管之间的压差；当供回水管之间压差低于压差开关的低限设定点时，压差开关低限输出的NO与C端闭合，使浮点控制的电动旁通阀执行关闭动作。当供回水管之间的压差介于压差开关高限和低限设定点之间时，浮点控制的电动旁通阀不动作，维持恒定的流量从而保持了压差的恒定。双设定点压差开关可以是一个浮点压差旁通控制器，通过调整压差开关的高低限设定点，可以调整浮动带，大大优于以往的压差控制器的开关量控制方法。
